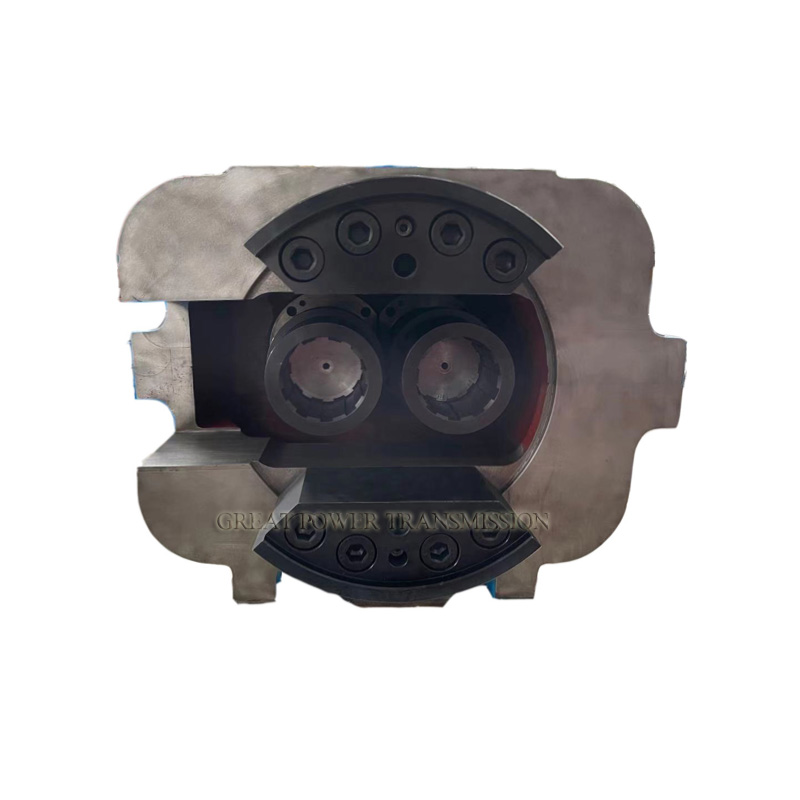

Horizontales konisches Doppelschneckenextrudergetriebe der SZW-Serie

Kurzbeschreibung:

Das Untersetzungsgetriebe der Serie SZW ist eine spezielle Antriebseinheit, die mit einem konischen Doppelschneckenextruder kombiniert ist. Es besteht aus zwei Teilen, nämlich dem Reduzierkasten und dem Verteilerkasten. Das integrierte Design des Verteilerkastens und des Getriebekastens bietet die Vorteile einer kompakten Struktur und einer bequemen Installation. Nach der Reduzierung der Drehzahl und der Erhöhung des Drehmoments des Motors gibt er die Antriebskraft an den Verteilerkasten ab und treibt dann über ein Paar kleiner konischer Spiralräder mit einem Antriebsverhältnis von 1:1 die doppelten Ausgangswellen an (der eingeschlossene Winkel ist der gleiche wie bei Doppelschraubenstangen), um so die Schraubenstangen so anzutreiben, dass sie sich in unterschiedlicher Richtung nach außen drehen.

Senden Sie uns eine E-Mail

Produktdetails

Produkt-Tags

Grundlegende Informationen

Modell Nr.	SZW65~110
Eingangsleistung	5,5 kW ~ 550 kW
Ausgangsdrehmoment	510N · m ~ 105050N · m
Eingabegeschwindigkeit	600-1500 U/min
Ausgabegeschwindigkeit	Basierend auf dem Verhältnis
Getriebematerial	20CrMnTi kohlenstoffarmer legierter Stahl
Gehäusematerial	Gusseisen
Zahnradbearbeitung	CNC-Schleifen
Marke der Lager	C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG usw.
Marke der Öldichtung	FAG, NAK usw.
Oberflächenhärte von Zahnrädern	HRC54~62
‌Getriebegenauigkeit	Klasse 6
Wärmebehandlung	Aufkohlen, Abschrecken
Ausgabemodus	Hohlwellenausgang
Eingabemodus	Vollwelle

Produktbeschreibung
Das Untersetzungsgetriebe der Serie SZW ist eine spezielle Antriebseinheit, die mit einem konischen Doppelschneckenextruder kombiniert ist. Es besteht aus zwei Teilen, nämlich dem Reduzierkasten und dem Verteilerkasten. Das integrierte Design des Verteilerkastens und des Getriebekastens bietet die Vorteile einer kompakten Struktur und einer bequemen Installation. Nach der Reduzierung der Drehzahl und der Erhöhung des Drehmoments des Motors gibt er die Antriebskraft an den Verteilerkasten ab und treibt dann über ein Paar kleiner konischer Spiralräder mit einem Antriebsverhältnis von 1:1 die doppelten Ausgangswellen an (der eingeschlossene Winkel ist der gleiche wie bei Doppelschraubenstangen), um so die Schraubenstangen so anzutreiben, dass sie sich in unterschiedlicher Richtung nach außen drehen.

Produktmerkmal
1.Es gibt zylindrische Evolventengetriebe, deren Daten und Struktur vom Computer optimal ausgelegt sind.
2. Die Zahnräder bestehen aus hochwertigem, hochfestem, kohlenstoffarmem legiertem Stahl nach dem Eindringen von Kohlenstoff, dem Abschrecken und dem Zähneschleifen. Es verfügt über eine hohe Härte der Zahnoberfläche, eine große Tragfähigkeit, geringe Geräuschentwicklung, einen reibungslosen Betrieb und eine hohe Antriebseffizienz.
3. Das Material des Verteilerkastens ist Gusseisen mit Kugelgraphit und die Zahnräder haben hochfeste geschliffene Zähne, in denen schlangenförmige Kühlwasserleitungen verteilt sind.
4. Die maximale Eingangsdrehzahl des Getriebes beträgt normalerweise nicht mehr als 1500 U/min.
5. Die Temperatur in der Arbeitsumgebung beträgt 10 ℃ - 45 ℃. Wenn die Temperatur unter 0 ℃ liegt, sollte das Schmieröl vor dem Start auf + 10 ℃ vorgewärmt werden.

Technischer Parameter

Nein	Typ	Eingangsleistung (KW)	Fahrverhältnis	Eingangsgeschwindigkeit (RPM)	Ausgangsgeschwindigkeit (U/min)	Ausgangsdrehmoment der Einzelwelle (N.M)
1	SZW65	37	38.6	1500	38.9	4518
2	SZW80	55	38.3	1500	39.2	6786
3	SZW92	110	37.3	1500	40.2	13130
4	SZW110	160	37.4	1500	40.1	20424

Bewerbung
Untersetzungsgetriebe der Serie SZW werden häufig in konischen Doppelschneckenextrudern aus Kunststoff verwendet.

FAQ

F: Wie wählt man ein Getriebe undUntersetzungsgetriebe?

A: Sie können sich auf unseren Katalog beziehen, um eine Produktspezifikation auszuwählen, oder wir können das Modell und die Spezifikation auch empfehlen, nachdem Sie die erforderliche Motorleistung, Ausgangsgeschwindigkeit und das Geschwindigkeitsverhältnis usw. angegeben haben.

F: Wie können wir garantieren?ProduktQualität?
A: Wir haben ein strenges Verfahren zur Kontrolle des Produktionsprozesses und testen jedes Teil vor der Auslieferung.Unser Untersetzungsgetriebe führt nach der Installation auch den entsprechenden Funktionstest durch und stellt den Testbericht zur Verfügung. Unsere Verpackung erfolgt in Holzkisten speziell für den Export, um die Qualität des Transports sicherzustellen.
Q: Warum wähle ich Ihr Unternehmen?
A: a) Wir sind einer der führenden Hersteller und Exporteure von Getriebeausrüstungen.
b) Unser Unternehmen stellt seit etwa 20 Jahren Getriebeprodukte her und verfügt über umfangreiche Erfahrungund fortschrittliche Technologie.
c) Wir können die beste Qualität und den besten Service zu wettbewerbsfähigen Preisen für Produkte bieten.

F: Was istdein MOQ undBedingungen vonZahlung?

A: MOQ ist eine Einheit. T/T und L/C werden akzeptiert, und es können auch andere Bedingungen ausgehandelt werden.

F: Können Sie die entsprechende Dokumentation bereitstellen? für Waren?

A:Ja, wir können die meisten Unterlagen bereitstellen, einschließlich Bedienungsanleitung, Prüfbericht, Qualitätskontrollbericht, Transportversicherung, Ursprungszeugnis, Packliste, Handelsrechnung, Frachtbrief usw.
